搅拌摩擦焊

搅拌摩擦焊原理：

搅拌摩擦焊是指利用高速旋转的搅拌头与工件摩擦产生的热量使被焊材料局部塑性化，当搅拌头沿着焊接界面向前移动时，被塑性化的材料在搅拌头的转动摩擦力作用下由搅拌头的前部流向后部，并在搅拌头的挤压下形成致密的固相焊缝。

设备类型：

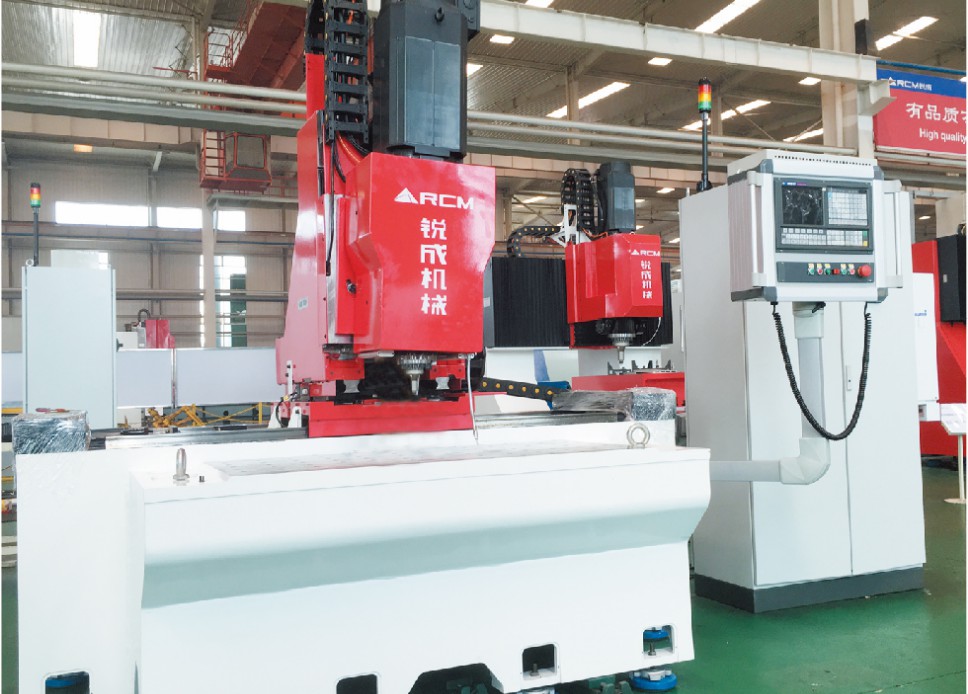

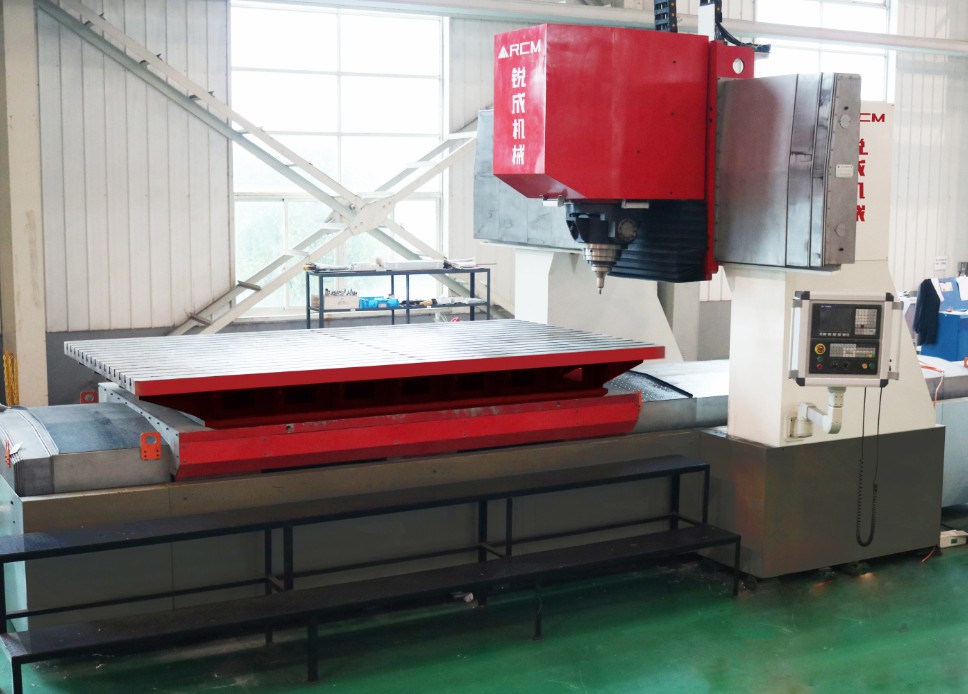

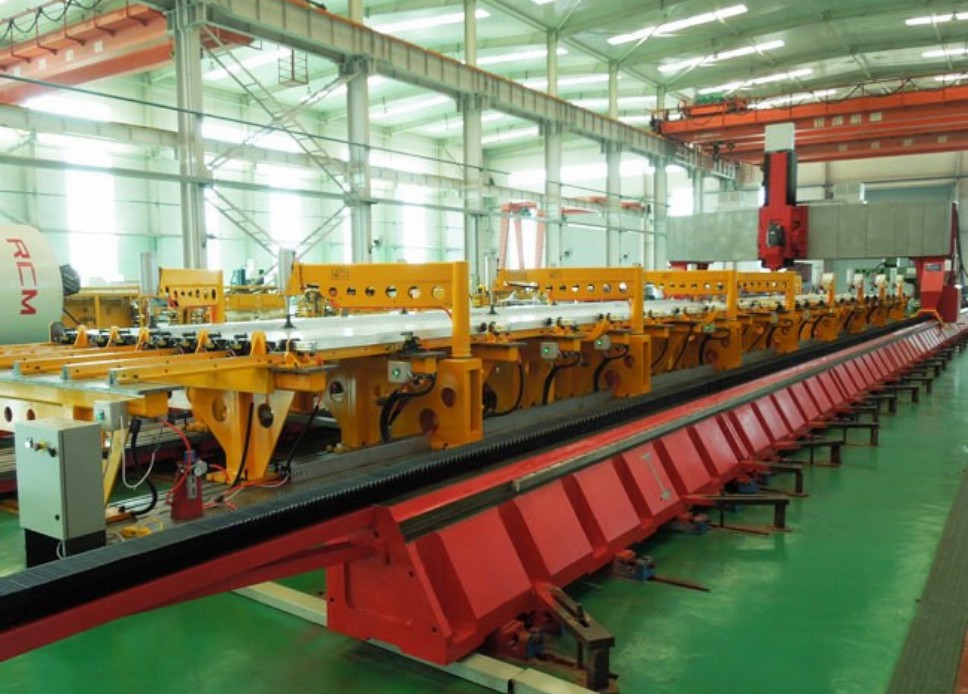

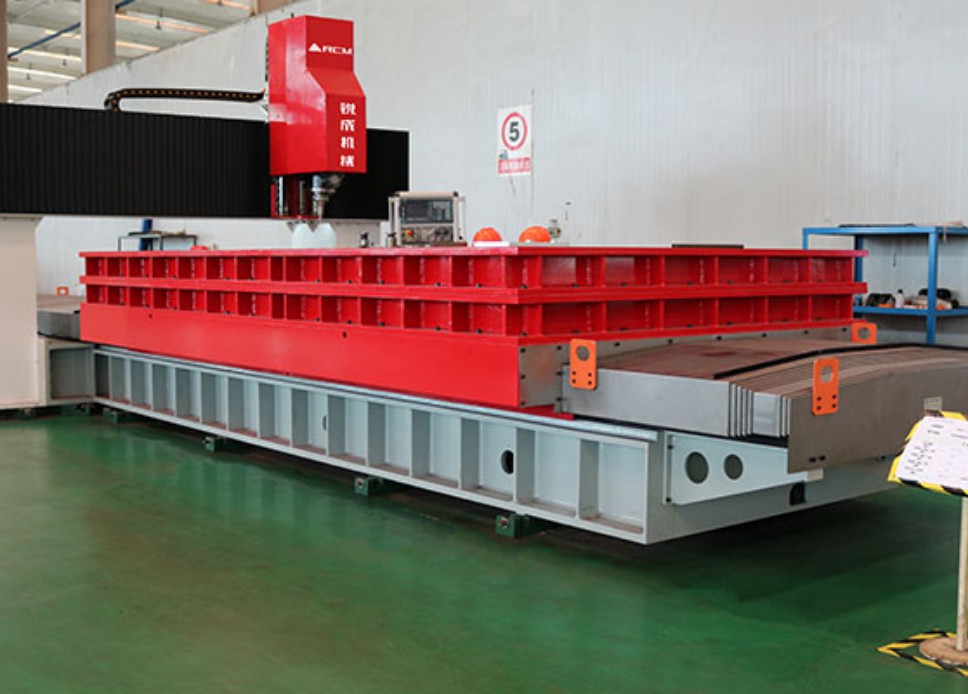

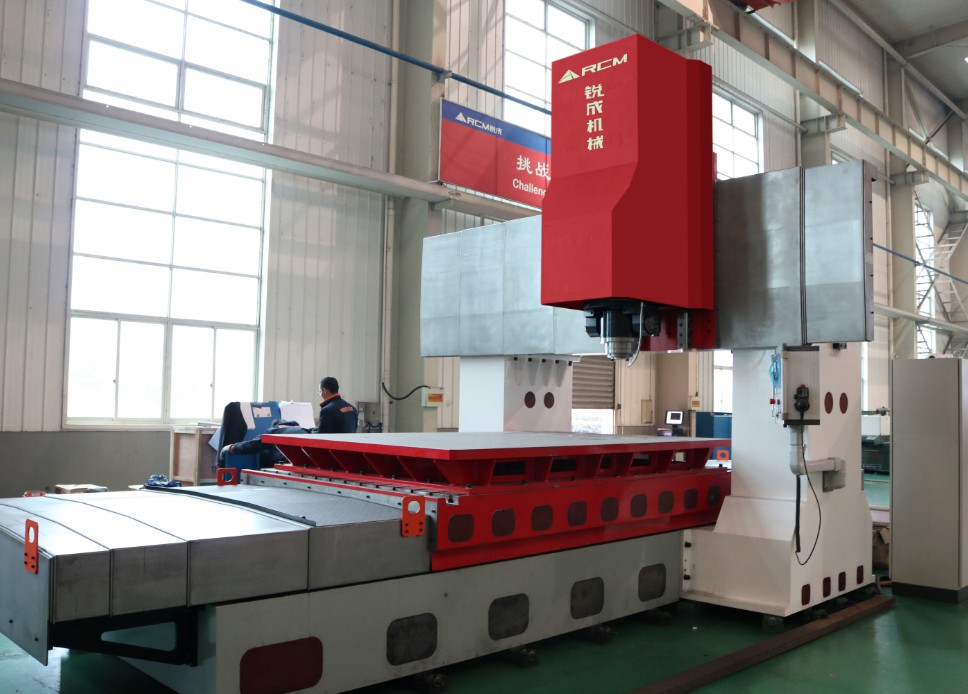

台式搅拌摩擦焊机、静龙门式搅拌摩擦焊机、超长动龙门式搅拌摩擦焊机

典型产品

水冷板、散热器、电池壳、汽车轮毂高铁车厢、高压接线端板、环缝纵缝焊接、铜铝合金焊接等

规格参数

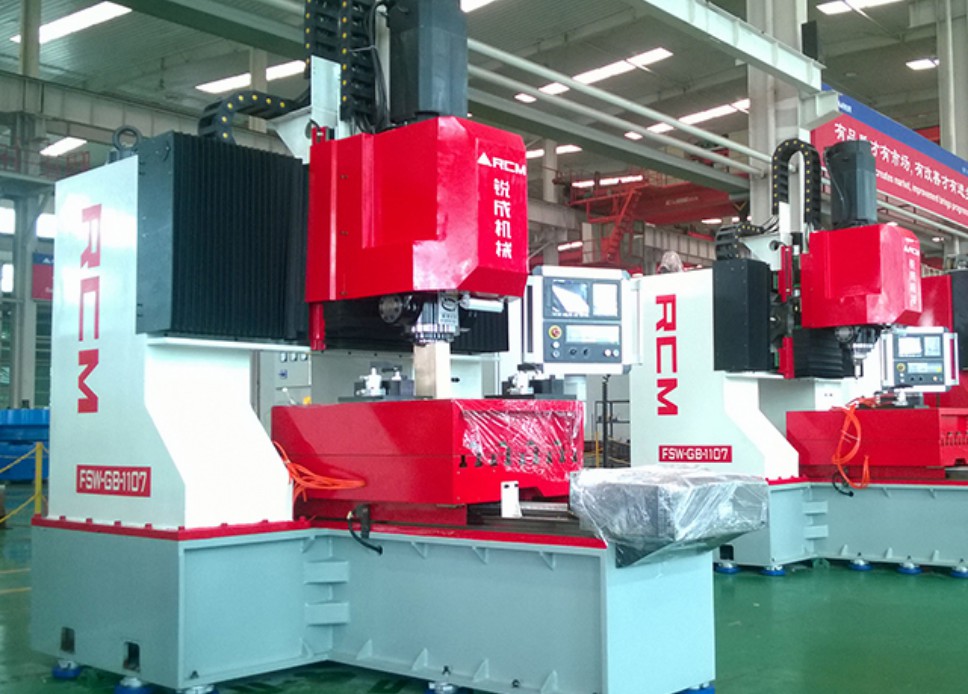

FSW-GA/GB/GC-1107

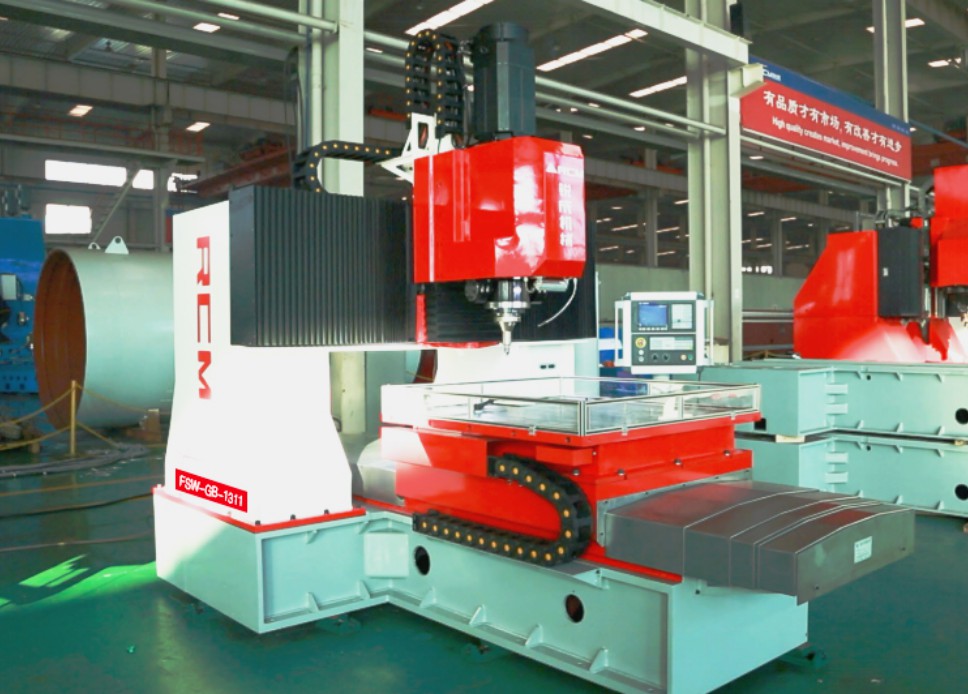

FSW-GB-1311

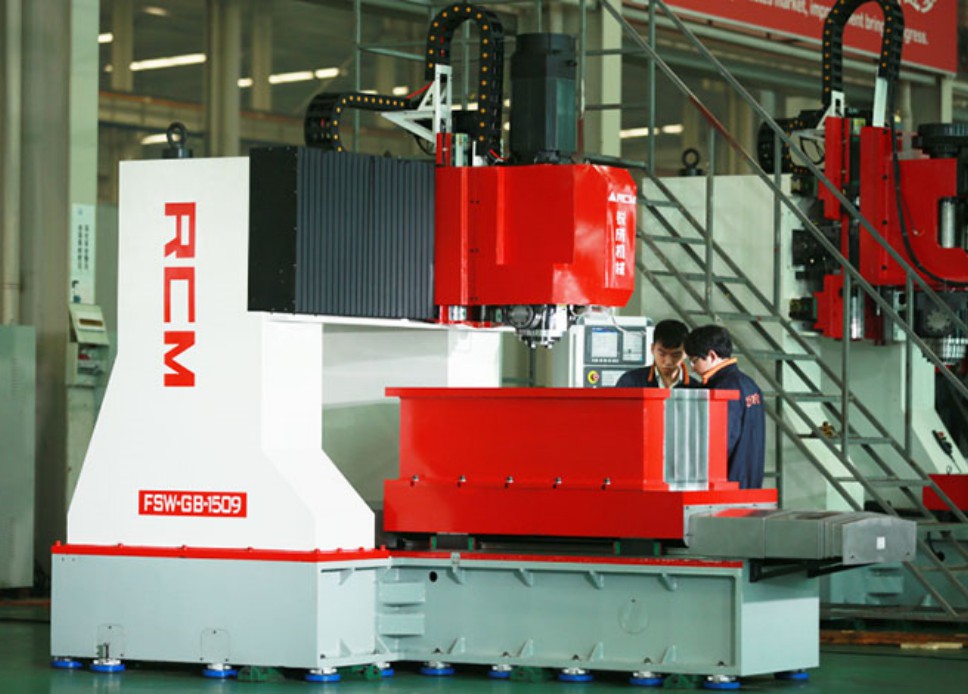

FSW-GB-1509

FSW-GB-1525

FSW-GB-3020

FSW-GB-5015

FSW-TB-1203

FSW-GB-25040

FSW-GA/GB/GC-1107

FSW-GB-1311

FSW-GB-1509

FSW-GB-1525

FSW-GB-3020

FSW-GB-5015

FSW-TB-1203

FSW-GB-25040

常规参数

整机外形尺寸（mm）：
3000×2000×3000
工作台尺寸（mm）：
1100x700
轴肩至台面距离（mm）：
420
过龙门尺寸（mm）：
860x440
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
1300
Y轴（mm）：
1100
Z轴（mm）：
300
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
12
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
3850x2500x3000
工作台尺寸（mm）：
1300x1100
轴肩至台面距离（mm）：
480
过龙门尺寸（mm）：
1350x490
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
1300
Y轴（mm）：
1100
Z轴（mm）：
300
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
12
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
4000x2300x3000
工作台尺寸（mm）：
1550x950
轴肩至台面距离（mm）：
680
过龙门尺寸（mm）：
1150x510
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
1500
Y轴（mm）：
900
Z轴（mm）：
300
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
16
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
4270x2900x3000
工作台尺寸（mm）：
2500x1500
轴肩至台面距离（mm）：
680
过龙门尺寸（mm）：
1750x680
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
2500
Y轴（mm）：
1500
Z轴（mm）：
300
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
22
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
7600x4000x3500
工作台尺寸（mm）：
3050x2050
轴肩至台面距离（mm）：
680
过龙门尺寸（mm）：
2300x760
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
3000
Y轴（mm）：
2000
Z轴（mm）：
500
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
30
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
12000x4500x3600
工作台尺寸（mm）：
5000x1500
轴肩至台面距离（mm）：
680
过龙门尺寸（mm）：
2000x760
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
5000
Y轴（mm）：
1500
Z轴（mm）：
500
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
40
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
3000x2600x2000
工作台尺寸（mm）：
1200x300
轴肩至台面距离（mm）：
420
过龙门尺寸（mm）：
/
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
1200
Y轴（mm）：
300
Z轴（mm）：
300
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
5
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊

常规参数

整机外形尺寸（mm）：
35100x7000x3500
工作台尺寸（mm）：
22000x5000
轴肩至台面距离（mm）：
1500
过龙门尺寸（mm）：
6500x1800
最大焊接厚度（mm）：
8/16/25

焊接行程

X轴（mm）：
22000
Y轴（mm）：
5000
Z轴（mm）：
1400
B轴（mm）：
±5°
C轴（mm）：
nx360°

移动速度

X轴（mm/min）：
10000/3000/2000
Y轴（mm/min）：
10000/3000/2000
Z轴（mm/min）：
2000

功能参数

主轴功率（kw）：
15/22/30
主轴转速（rpm）：
4000/2500/1500
设备总功率（KVA）：
38/45/53
设备总重量（T）：
90
气源需求：
压缩空气，压力为0.6Mpa，气流量20L/min
可选配置：
工件水雾冷却、视频监控、自动上下料、自动工装、恒压力焊接系统、压轮装置、静轴肩
可定制：
焊铣复合双工位焊接搅拌摩擦焊、双主轴（上下）双面焊接搅拌摩擦焊
