旋转摩擦焊

旋转摩擦焊原理：

旋转摩擦焊是指在压力作用下，利用被焊工件的相互摩擦产生的摩擦热，使被焊接金属面达到热塑化状态，通过金属间的扩散和再结晶实现连接的一种焊接方法。

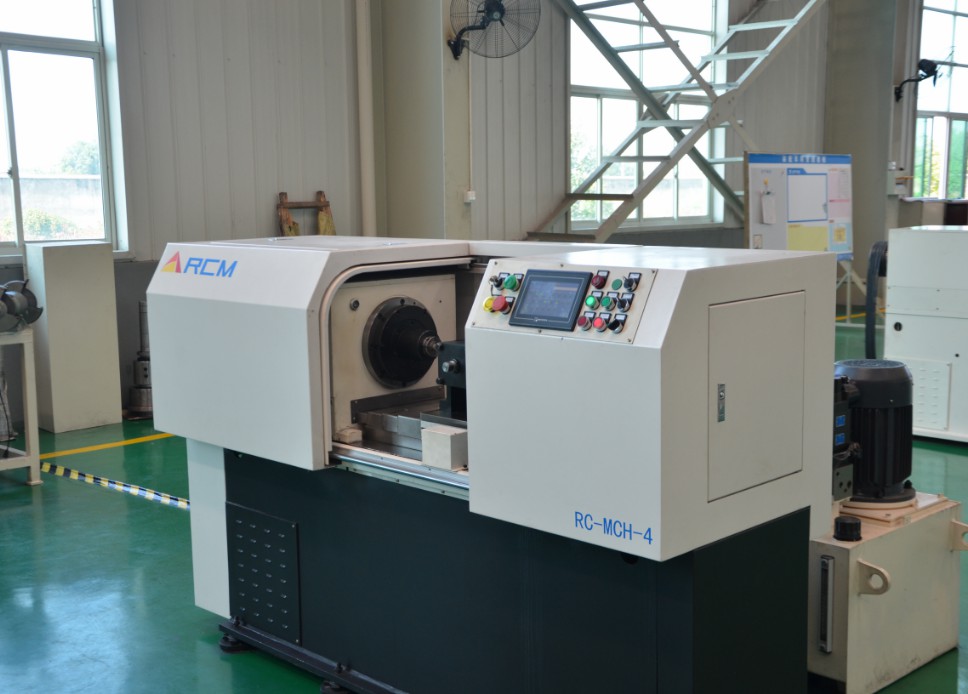

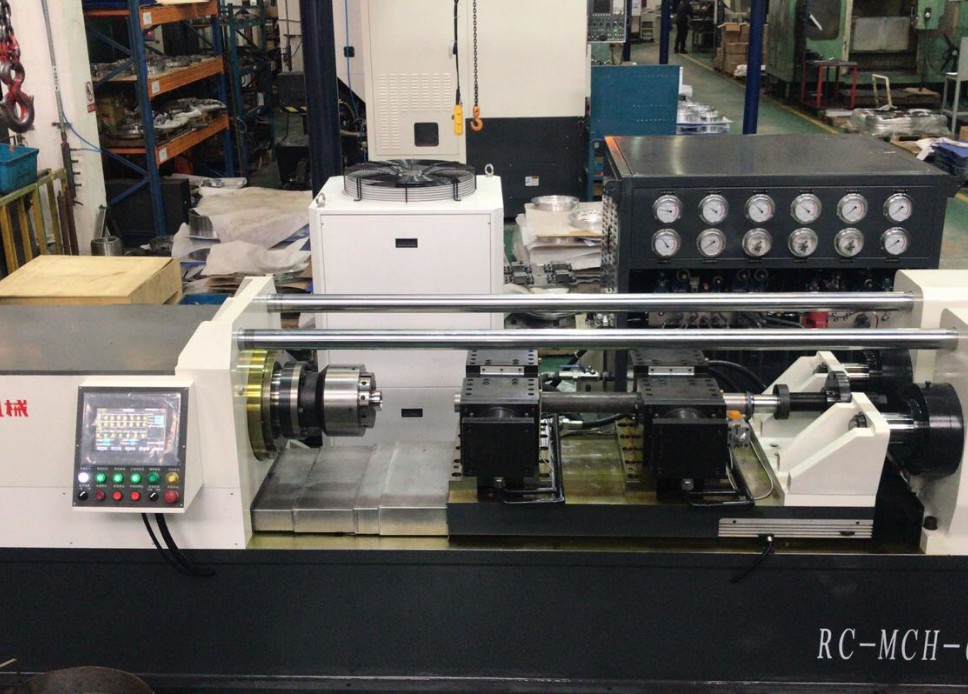

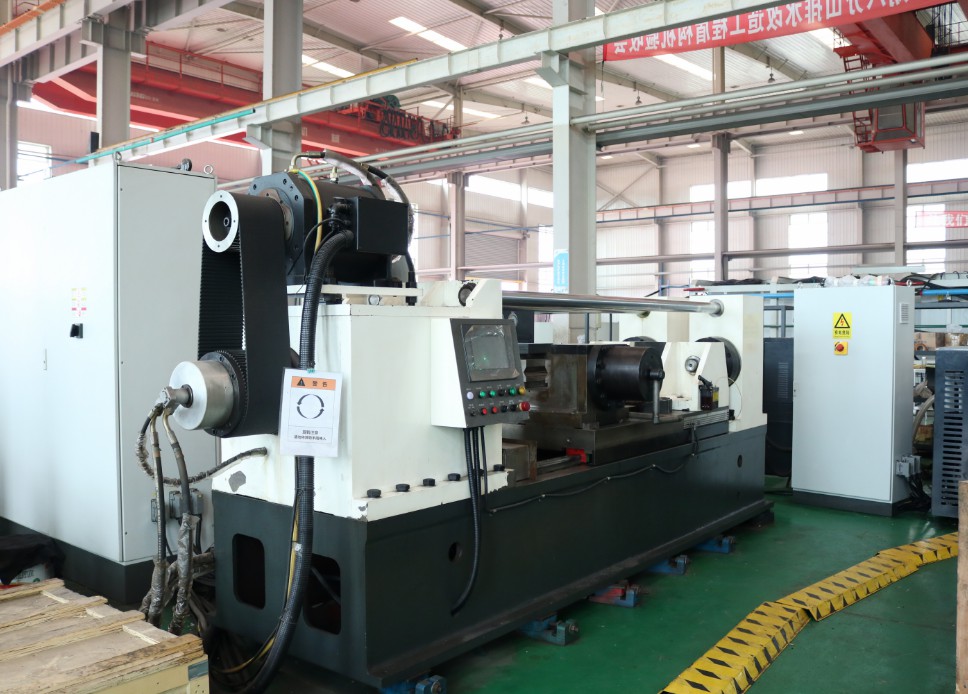

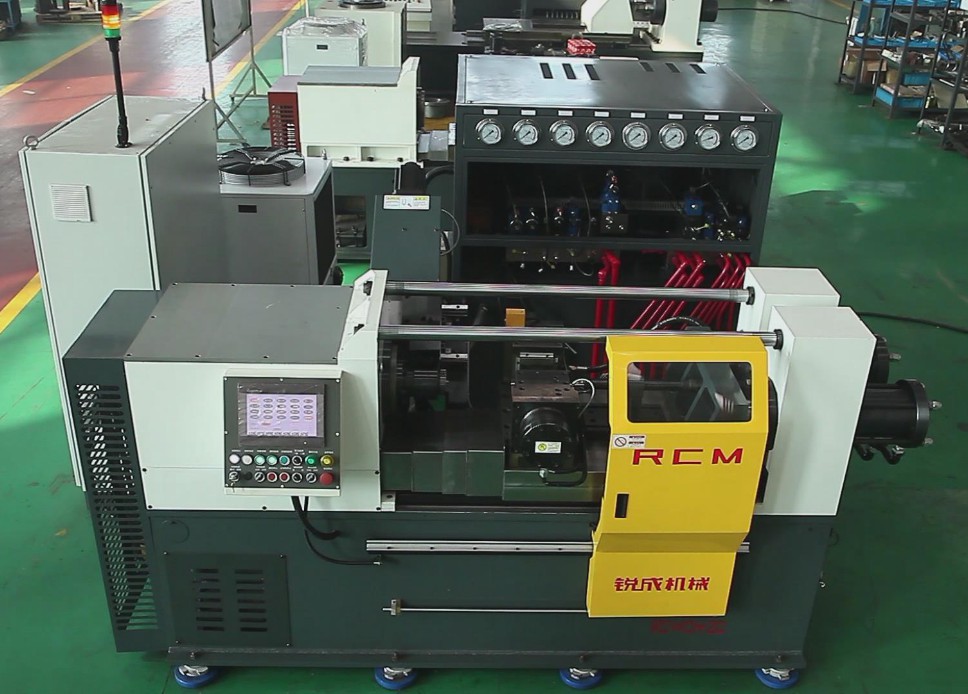

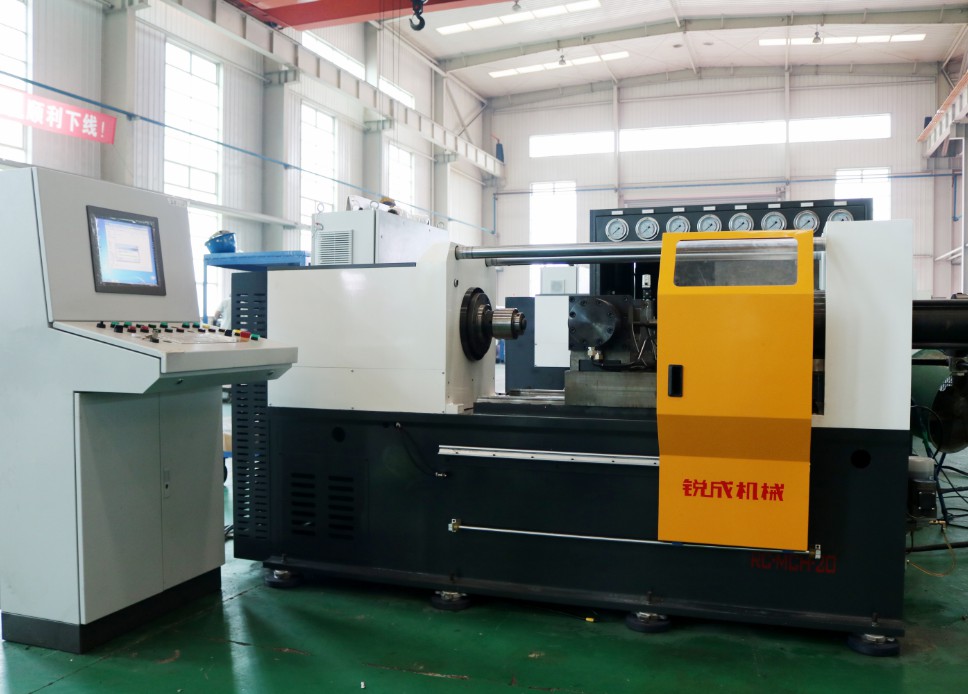

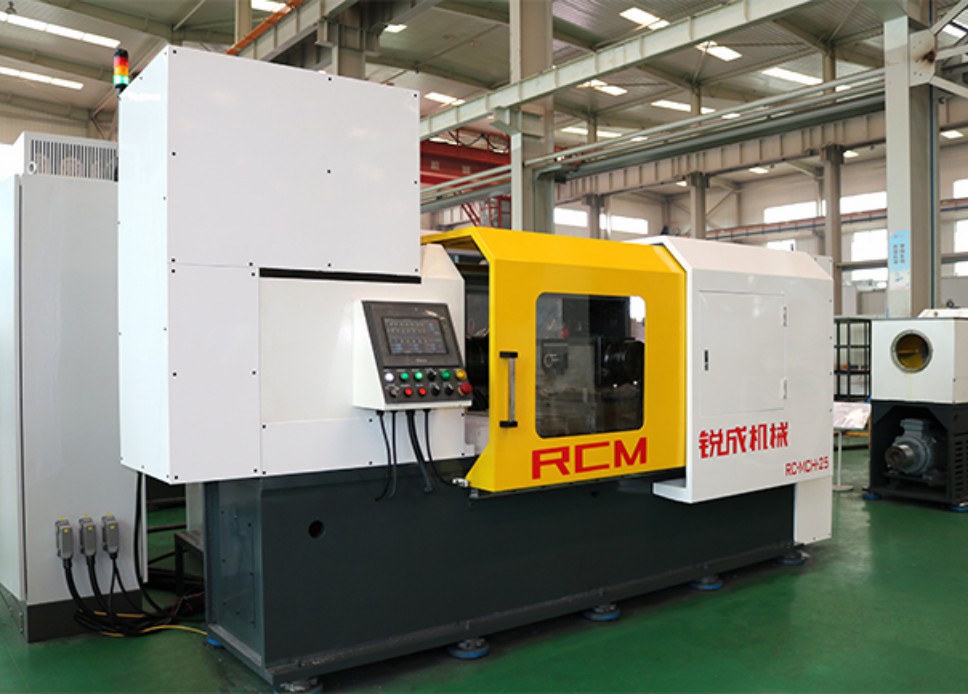

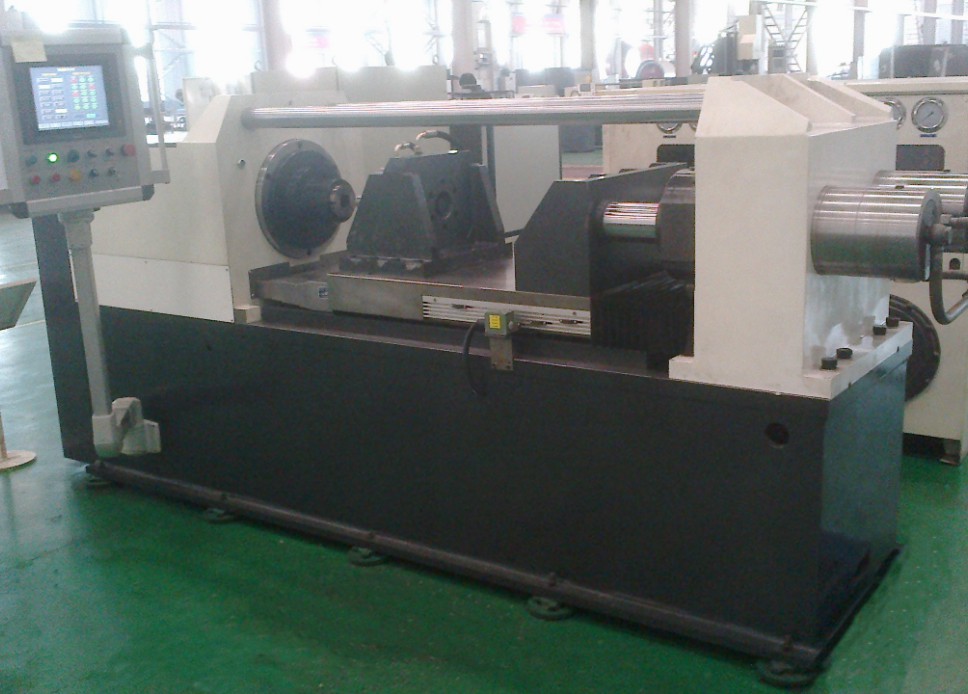

设备类型：

小型标准通用摩擦焊机—1吨/4吨/8吨
中小型标准通用摩擦焊机—15吨/20吨/25吨

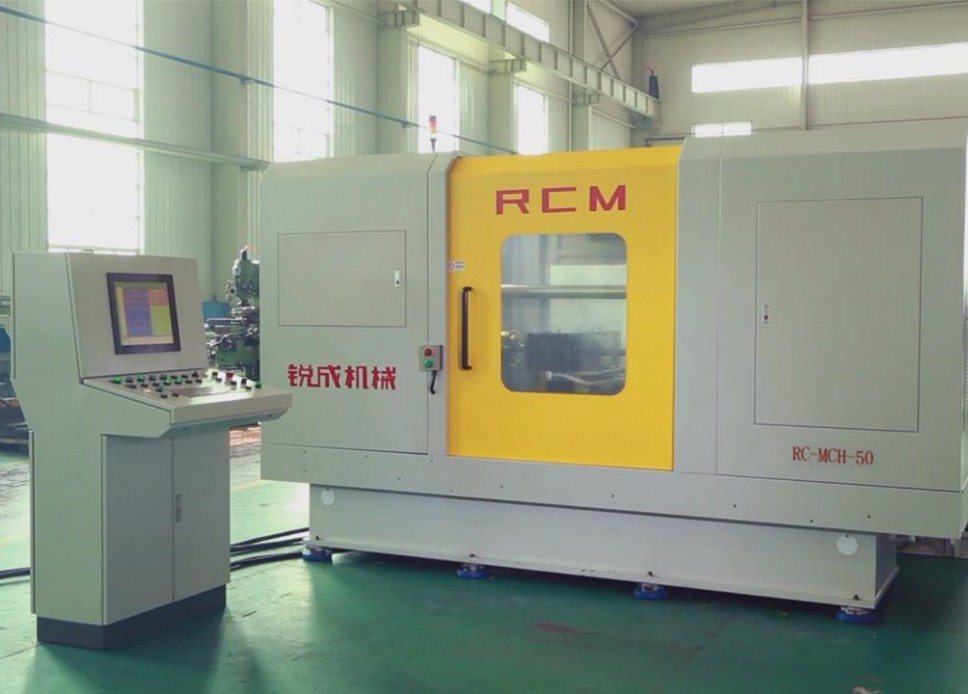

中型标准通用摩擦焊机—35吨/50吨/63吨

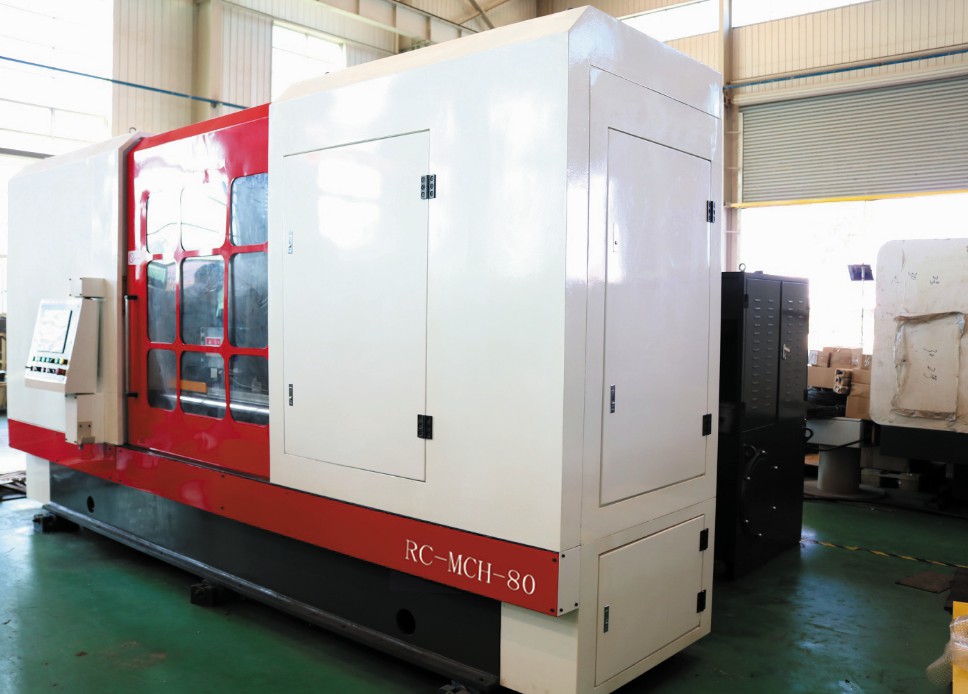

大型标准通用摩擦焊机—80吨/125吨

典型产品：

钻头钻杆类零件、轴类零件、铜铝焊接、轴瓦、万向节、扭矩转换器、电子编码器、电池极柱等

规格参数

C-1

C-4

C-8

C-15

C-20

C-25

C-35

C-50

C-63

C-80

C-125

C-1

C-4

C-8

C-15

C-20

C-25

C-35

C-50

C-63

C-80

C-125

常规参数

焊机最大顶锻力
10
焊接直径范围
φ3-φ6
最大焊接面积
30
旋夹装夹长度
30-180
移夹装夹长度
30-300
主轴转速
3000-5000
主电机功率
5.5
滑台最大行程
200
主机轮廓尺寸（长x宽x高）
2065x580x1200
设备轮廓尺寸（长x宽x高）
2200x2300x1200
净重
2200

常规参数

焊机最大顶锻力
40
焊接直径范围
φ6-φ18
最大焊接面积
254
旋夹装夹长度
30-180
移夹装夹长度
50-350
主轴转速
2500
主电机功率
7.5
滑台最大行程
200
主机轮廓尺寸（长x宽x高）
2065x580x1200
设备轮廓尺寸（长x宽x高）
2200x2300x1200
净重
2500

常规参数

焊机最大顶锻力
80
焊接直径范围
φ10-φ24
最大焊接面积
450
旋夹装夹长度
30-180
移夹装夹长度
50-350
主轴转速
2000
主电机功率
11
滑台最大行程
200
主机轮廓尺寸（长x宽x高）
2065x580x1200
设备轮廓尺寸（长x宽x高）
2200x2500x1200
净重
2500

常规参数

焊机最大顶锻力
150
焊接直径范围
φ12-φ15
最大焊接面积
710
旋夹装夹长度
30-300
移夹装夹长度
120-700
主轴转速
2000
主电机功率
15
滑台最大行程
350
主机轮廓尺寸（长x宽x高）
2450x700x1500
设备轮廓尺寸（长x宽x高）
3000x3000x1500
净重
4000

常规参数

焊机最大顶锻力
200
焊接直径范围
φ16-φ38
最大焊接面积
1100
旋夹装夹长度
30-300
移夹装夹长度
50-700
主轴转速
1800
主电机功率
18.5
滑台最大行程
350
主机轮廓尺寸（长x宽x高）
2450x700x1500
设备轮廓尺寸（长x宽x高）
3000x3000x1500
净重
4000

常规参数

焊机最大顶锻力
250
焊接直径范围
φ18-φ42
最大焊接面积
1350
旋夹装夹长度
50-300
移夹装夹长度
120-700
主轴转速
1500
主电机功率
22
滑台最大行程
350
主机轮廓尺寸（长x宽x高）
2450x700x1500
设备轮廓尺寸（长x宽x高）
3000x3000x1500
净重
4000

常规参数

焊机最大顶锻力
350
焊接直径范围
φ20-φ55
最大焊接面积
2375
旋夹装夹长度
40-380
移夹装夹长度
150-700
主轴转速
1500
主电机功率
30
滑台最大行程
350
主机轮廓尺寸（长x宽x高）
3595x940x1520
设备轮廓尺寸（长x宽x高）
4000x3500x1600
净重
7000

常规参数

焊机最大顶锻力
500
焊接直径范围
φ30-φ60
最大焊接面积
2830
旋夹装夹长度
40-380
移夹装夹长度
150-700
主轴转速
1200
主电机功率
55
滑台最大行程
400
主机轮廓尺寸（长x宽x高）
3600x940x1500
设备轮廓尺寸（长x宽x高）
4100x3500x1500
净重
8500

常规参数

焊机最大顶锻力
630
焊接直径范围
φ35-φ68
最大焊接面积
3650
旋夹装夹长度
40-380
移夹装夹长度
150-700
主轴转速
1000
主电机功率
75
滑台最大行程
400
主机轮廓尺寸（长x宽x高）
3600x940x1500
设备轮廓尺寸（长x宽x高）
4100x3500x1500
净重
8500

常规参数

焊机最大顶锻力
800
焊接直径范围
φ40-φ80
最大焊接面积
5024
旋夹装夹长度
40-380
移夹装夹长度
200-900
主轴转速
600-800
主电机功率
90
滑台最大行程
400
主机轮廓尺寸（长x宽x高）
5000x1100x2300
设备轮廓尺寸（长x宽x高）
5000x4000x2500
净重
12000

常规参数

焊机最大顶锻力
1250
焊接直径范围
φ50-φ100
最大焊接面积
7850
旋夹装夹长度
100-500
移夹装夹长度
400-1200
主轴转速
450-600
主电机功率
200
滑台最大行程
600
主机轮廓尺寸（长x宽x高）
12000x1200x2500
设备轮廓尺寸（长x宽x高）
12000x5000x2500
净重
18000
